Каталоги >> Каталоги запчастей мототехники STELS >> Мотоцикл Stels Enduro 250 каталог запчастей body

Мотоцикл Stels Enduro 250 каталог запчастей body.
Рама.

Рама

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A1-1 PC27A001   FRAME WELDING ASSY   1
A1-2 PC2A270   RIGHT UPPER SUSPENSION Кронштейн крепления ДВС верх правый, сталь 1
A1-3 PC2A260   LEFT UPPER SUSPENSION Кронштейн крепления ДВС верх левый, сталь 1
A1-4 578708070LV   HEXANGULAR FLANGE BOLT M8?70   3
A1-5 971008000LV LU022257 PLAT WASHER ?8 Шайба 8.4x16.0x1.6мм, сталь 7
A1-6 930008000LV LU016401 SPRING WASHER ?8 Шайба стопорная (гровер) 8мм, сталь 7
A1-7 617708000LV   HEXANGULAR NUT M8,1 TYPE   7
A1-8 PC24P246   FUEL DECORATIVE COVER BRACKET Кронштейн крепления декоративных щитков, сталь 1
A1-9 578706020LV LU013797 HEXANGULAR FLANGE BOLT M6?20 Болт M6х1.0х20мм, сталь 1
A1-10 PC22A241   FRONT RIGHT SUSPENSION Кронштейн крепления ДВС правый, сталь 1
A1-11 PC22A240   FRONT LEFT SUSPENSION Кронштейн крепления ДВС левый, сталь 1
A1-12 578708095LV   HEXANGULAR FLANGE BOLT M8?95   2
A1-13 578708095LV   HEXANGULAR FLANGE BOLT M8?95   2
A1-14 PC2A250   REAR SUSPENSION PLATE Кронштейн крепления ДВС задний, сталь 1
A1-15 578706016LV LU013751 HEXANGULAR FLANGE BOLT M8?16 Болт M6х1.0х16мм , сталь 2
A1-16 617710000XYLV   HEXANGULAR NUT M10?1.25,1 TYPE   3
A1-17 930010000LV LU017400 SPRING WASHER ?10 Шайба стопорная (гровер) 10мм, сталь 2
A1-18 971010000LV LU021764 PLAT WASHER ?10 Шайба 10.5x30.0x2.5мм, сталь 2
A1-19 578710115XYLV LU014117 HEXANGULAR FLANGE BOLT M10?115?1.25 Болт M10х1.25х115мм , сталь 2
A1-20 PC23A110   SIDE STAND Опора боковая, сталь 1
A1-21 FB04160   HEXAGON HEAD BOLT ?12?15.8?M10?35?1.25   1
A1-22 PC2K030 LN000271 SPRING,SIDE STAND ?17?23??3?110 Пружина центральной опоры (растяжение) 1
A1-23 PC2G093   RUBBER RING   2



Мотоцикл Stels Enduro 250 каталог запчастей body.

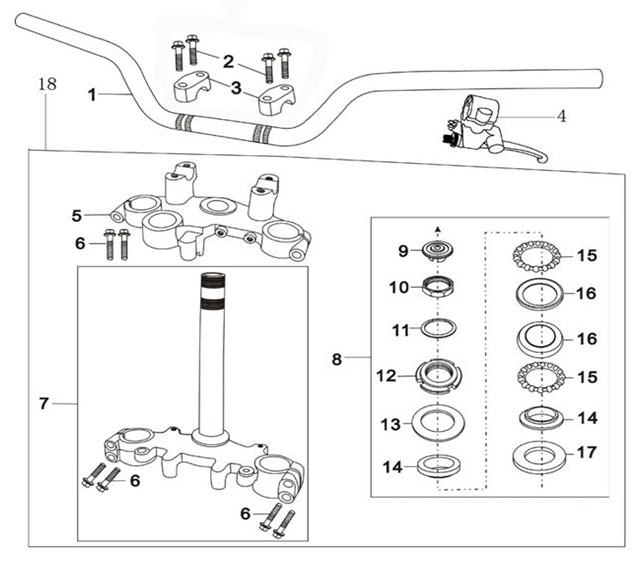

Руль, траверса.

Руль, траверса

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A2-1 PC2A0507A   STEERING BAR Руль мотоциклетного типа, сталь 1
A2-2 578708035LV LU014134 HEXANGULAR FLANGE BOLT M8?35 Болт M8х1.25х35мм , сталь 4
A2-3 PC2T001   FIXING BLOCK,STEERING BAR Кронштейн крепления руля, сталь 2
A2-4 PC2E100   CLUTCH LEVER Рычаг управления сцеплением, ал.сплав 1
A2-5 PC2B060   UPPER CONNECTING PLATE, STEERING STEM Кронштейн крепления рулевой колонки, ал.сплав 1
A2-6 578708040LV LU020660 HEXANGULAR FLANGE BOLT M8?40 Болт M8х1.25х40мм , сталь 6
A2-7 PC2B02000   STEERING STEM ASSY Траверса передней вилки, сталь 1
A2-8 PC2H000   STEERING BEARING ASSY Подшипник рулевой колонки, сталь 1
A2-9 PC2B056   STEERING STEM UPPER DECORATIVE COVER   1
A2-10 PC2B054LV   PREVAILING TORQUE TYPE NUT M25?1   1
A2-11 PC2B057LV   PLAT WASHER ?37??25   1
A2-12 PC2B053LV   ADJUST NUT M26?1,STEERING STEM   1
A2-13 PC2B05B   UPPER DUST SEAT COVER,STEERING BEARING   1
A2-14 PC2H001   AXLE RING ?26   2
A2-15 PC2H005   BALL SET,STEEL ?6.35?16   2
A2-16 PC2H002   BASE RING ?47   2
A2-17 PC2B05C   LOWER DUST SEAT COVER,STEERING BEARING   1
A2-18 PC2B050YH   STEERING STEM ASSY Траверса передней вилки в сборе, сталь 1



Мотоцикл Stels Enduro 250 каталог запчастей body.
Рукоятки, блоки переключателей, зеркала.

Рукоятки, блоки переключателей, зеркала.

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A3-1 PC21G001   GRIP, L Рукоятка руля левая, в сборе 1
A3-2 PC2E070   SWITCH ASSY, L Блок переключателей, рулевой левый, в сборе 1
A3-3 PC2E080   SWITCH ASSY, R Блок переключателей, рулевой правый, в сборе 1
A3-4 PC2E082   THROTTLE BASE Блок рулевой управления дроссельной заслонкой, в сборе 1
A3-5 PC21G002   GRIP, R Рукоятка руля правая, в сборе 1
A3-6 R57C035   L. BACK WARD MIRRO Зеркало заднего вида, левое 1
A3-7 R57C040   R. BACK WARD MIRRO Зеркало заднего вида, правое 1



Мотоцикл Stels Enduro 250 каталог запчастей body.
Фара, передние указатели поворота.

Фара, передние указатели поворота

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A4-1 PC2E351   BULB 12V/10   2
A4-2 PC21E180   TURNLIGHT,R Фонарь указателя поворотов передний правый 12В 1
A4-3 PC21E170   TURNLIGHT,L Фонарь указателя поворотов передний левый 12В 1
A4-4 PC22E140   HEADLIGHT ASSY Блок-фара передняя основной свет в сборе 12В 1
A4-5 PC2E350   BULB,HEADLIGHT 12V35W/35W Лампа 35/35Вт 12В 1
A4-6 PC2P032   BRACKET,LEFT TURNLIGHT   1
A4-7 PC2P033   RIGHT TURNLIGHT BRACKET   1
A4-8 FB01056LV   CROSS RECESSED SCREWS M6?16   4
A4-9 960006000LV LU015609 WASHER ?6 Шайба 6,4x12.0x1,6мм, сталь 4
A4-10 FB08000LV   WELDING NUT CLIP M6   4
A4-11 PC2G017   RUBBER COVER, HEADLIGHT COVER BRACKET, DOWN   2



Мотоцикл Stels Enduro 250 каталог запчастей body.

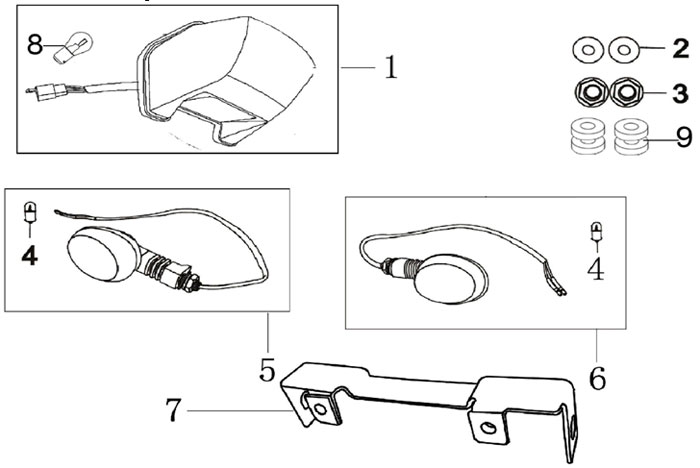

Стоп фонарь, задние указатели поворота.

Стоп фонарь, задние указатели поворота

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A5-1 PC2E210   TAILLIGHT Фонарь задний в сборе 12В 1
A5-2 960006000LV LU015609 BIG WASHER ?6 Шайба 6,4x12.0x1,6мм, сталь 2
A5-3 617706000LV LU016991 HEXANGULAR FLANGE SKIDPROOF NUT M6 Гайка M6х1.0мм, сталь 2
A5-4 PC2E351   BULB 12V/10W   2
A5-5 PC21E190   TURNLIGHT,L,RR Фонарь указателя поворотов задний левый 12В 1
A5-6 PC21E200   TURNLIGHT,R,RR Фонарь указателя поворотов задний правый 12В 1
A5-7 PC2P081   REAR TURNLIGHT BRACKET   1
A5-8 NA7E353   BULB 12V5W/21W   1
A5-9 M13G073 LU054147 RUBBER CUSHION, TAIL LIGHT Втулка кронштейна задних фонарей указателей поворотов, резина 2



Мотоцикл Stels Enduro 250 каталог запчастей body.
Панель приборов.

Панель приборов

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A6-1 PC2E120UM   METER ASSY Панель приборная аналоговая (спидометр тахометр) в сборе 1
A6-2 PC22P149   METER BRACKET   1
A6-3 FB03143   BUSH ?6??9?6   2
A6-4 M76G039 LU046520 RUBBER WASHER Шайба проставочная 6.0x17.0x2.0мм, резина 2
A6-5 617706000LV LU016991 HEXANGULAR FLANGE SKIDPROOF NUT M6 Гайка M6х1.0мм, сталь 2
A6-6 960006000LV LU015609 WASHER ?6 Шайба 6,4x12.0x1,6мм, сталь 2
A6-7 578706012LV LU014743 FLANGE BOLT M6X12 Болт M6х1.0х12мм, сталь 2



Мотоцикл Stels Enduro 250 каталог запчастей body.

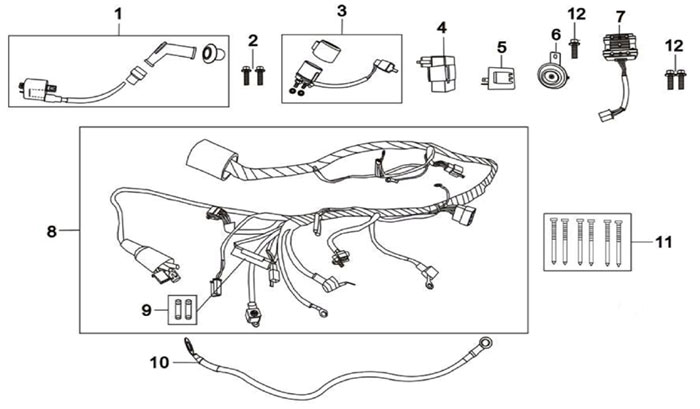

Электрооборудование.

Электрооборудование

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A7-1 PC21E010UM   IGNITION COIL Катушка зажигания в сборе, 12В 1
A7-2 6E+08 LU014743 HEXANGULAR FLANGE BOLT M6?16 Болт M6х1.0х12мм, сталь 4
A7-3 N00E030 LU024638 STARTING RELAY Реле стартера, 12В 1
A7-4 N006E050UM   CDI Блок электронного зажигания CDI, 12В 1
A7-5 L006E040 LU052997 FLASH RELAY Реле указателей поворотов (YXC0726), 12В 1
A7-6 N56E330 LU053142 HORN Прибор звукового сигнала (12В) 1
A7-7 N00E020UM   REGULATOR Регулятор напряжения, 12В 1
A7-8 PC29E000   WIRE HARNESS Комплект электропроводов для монтажа электрооборудования 1
A7-9 N00e005   FUZE 10A   2
A7-10 pc2e135   CATHODE CABLE   1
A7-11 N00G035 LU017032 PLASTICS CLAMP Хомут 8х150мм, пластик 6
A7-12 6E+08 LU014743 HEXANGULAR FLANGE BOLT M6?12 Болт M6х1.0х12мм, сталь 3



Мотоцикл Stels Enduro 250 каталог запчастей body.
Щитки облицовочные.

Щитки облицовочные

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A8-1 R57C055   HEADLIGHT COVER BASE COLOR Щиток облицовочный фары основной цвет 1
R57C0557TG1900   HEADLIGHT COVER Щиток облицовочный фары чёрн. 1
R57C055Y47G1901   HEADLIGHT COVER Щиток облицовочный фары красн. 1
R57C055X64G1903   HEADLIGHT COVER Щиток облицовочный фары синий 1
R57C055Y0QG1902   HEADLIGHT COVER Щиток облицовочный фары оранж. 1
A8-2 PC2E14004   ADJUST NUT Гайка регулировочная, сталь 1
A8-3 DC2E14002LV   ADJUST SCREW Винт регулировочный, сталь 1
A8-4 PC21C355   FUEL TANK DECORATE COVER,RH BASE COLOR Щиток облицовочный правый топливного бака основной цвет 1
PC21C3557TG1900   FUEL TANK DECORATE COVER,RH BLACK Щиток облицовочный правый топливного бака чёрный 1
PC21C355Y4721901   FUEL TANK DECORATE COVER,RH RED Щиток облицовочный правый топливного бака красный 1
PC21C355X64G1903   FUEL TANK DECORATE COVER,RH BLUE Щиток облицовочный правый топливного бака синий 1
PC21C355Y0QG1902   FUEL TANK DECORATE COVER,RH ORANGE Щиток облицовочный правый топливного бака оранжевый 1
A8-5 PC21C350   FUEL TANK DECORATE COVER,LH BASE COLOR Щиток облицовочный левый топливного бака основной цвет 1
PC21C3507TG1900   FUEL TANK DECORATE COVER,LH BLACK Щиток облицовочный левый топливного бака чёрный 1
PC21C350Y4721901   FUEL TANK DECORATE COVER,LH RED Щиток облицовочный левый топливного бака красный 1
PC21C350X64G1903   FUEL TANK DECORATE COVER,LH BLUE Щиток облицовочный левый топливного бака синий 1
PC21C350Y0QG1902   FUEL TANK DECORATE COVER,LH ORANGE Щиток облицовочный левый топливного бака оранжевый 1
A8-6 FB04228LV   HEXAGON SCREW M6?12   2
A8-7 FB01056LV   HEXAGON SCREW M6?16   8
A8-8 960006000LV LU015609 BIG WASHER ?6 Шайба 6,4x12.0x1,6мм, сталь 8
A8-9 971006000LV LU014002 WASHER ?6 Гайка M6х1.0мм, сталь 8
A8-10 PC21C072   RIGHT SIDE COVER BASE COLOR Щиток облицовочный правый основной цвет, пластик 1
PC21C0727TG1900   RIGHT SIDE COVER BLACK Щиток облицовочный правый чёрный, пластик 1
PC21C072Y4721901   RIGHT SIDE COVER RED Щиток облицовочный правый красный, пластик 1
PC21C072X64G1903   RIGHT SIDE COVER BLUE Щиток облицовочный правый синий, пластик 1
PC21C072Y0QG1902   RIGHT SIDE COVER ORANGE Щиток облицовочный правый оранжевый, пластик 1
A8-11 PC21C067   LEFT SIDE COVER BASE COLOR Щиток облицовочный левый основной цвет, пластик 1
PC21C0677TG1900   LEFT SIDE COVER BLACK Щиток облицовочный левый чёрный, пластик 1
PC21C067Y47G1901   LEFT SIDE COVER RED Щиток облицовочный левый красный, пластик 1
PC21C067X64G1903   LEFT SIDE COVER BLUE Щиток облицовочный левый синий, пластик 1
PC21C067Y0QG1902   LEFT SIDE COVER ORANGE Щиток облицовочный левый оранжевый, пластик 1
A8-12 PC2C085   TAIL COVER ASSY BASE COLOR Крыло заднее основной цвет, пластик 1
PC2C0857T   TAIL COVER ASSY BLACK Крыло заднее чёрное, пластик 1
PC2C085Y4721901   TAIL COVER ASSY RED Крыло заднее красное, пластик 1
PC2C085X64G1903   TAIL COVER ASSY BLUE Крыло заднее синее, пластик 1
PC2C085Y0QG1902   TAIL COVER ASSY ORANGE Крыло заднее оранжевое, пластик 1
A8-13 PC2C068   TAIL COVER LEFT BASE COLOR Щиток облицовочный левый задний основной цвет, пластик 1
PC2C0687TG1900   TAIL COVER LEFT BLACK Щиток облицовочный левый задний чёрный, пластик 1
PC2C068Y47G1901   TAIL COVER LEFT RED Щиток облицовочный левый задний красный, пластик 1
PC2C068X64G1903   TAIL COVER LEFT BLUE Щиток облицовочный левый задний синий, пластик 1
PC2C068Y0QG1902   TAIL COVER LEFT ORANGE Щиток облицовочный левый задний оранжевый, пластик 1
A8-14 PC2C073   TAIL COVER RIGHT BASE COLOR Щиток облицовочный правый задний основной цвет, пластик 1
PC2C0737TG1900   TAIL COVER RIGHT BLUE Щиток облицовочный правый задний чёрный, пластик 1
PC2C073Y4721901   TAIL COVER RIGHT RED Щиток облицовочный правый задний красный, пластик 1
PC2C073X64G1903   TAIL COVER RIGHT BLUE Щиток облицовочный правый задний синий, пластик 1
PC2C073Y0QG1902   TAIL COVER RIGHT ORANGE Щиток облицовочный правый задний оранжевый, пластик 1
A8-15 N00G118 LU023312 RUBBER RING Втулка демпфирующая, резина 4
A8-16 PC2J260 LN001476 RUBBER CUSHION BUSH, REAR COVER,MIDDLE Втулка крепления облицовочного щитка 6x8x15/6x20x1.5мм, сталь 2
A8-17 578306020LV   HEXANGULAR FLANGE BOLT M6?20   2
A8-18 PC2G141   RUBBER RING   2
A8-19 P13G167   RUBBER CUSHION   2



Мотоцикл Stels Enduro 250 каталог запчастей body.

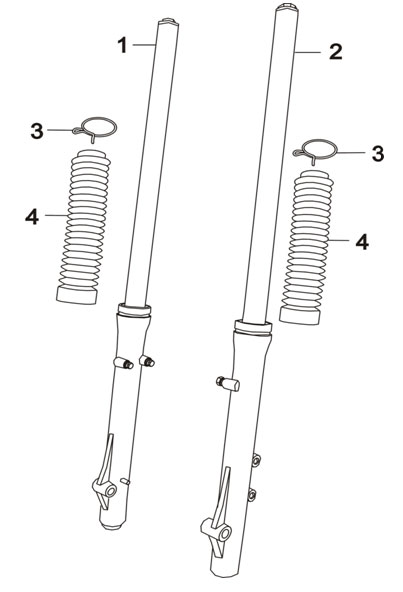

Передние амортизаторы.

Передние амортизаторы

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A9-1 PC23B020   FRONT RH,SHOCK ABSORBER Амортизатор пружинно-гидравлический передний правый 1
A9-2 PC23B010   FRONT LH,SHOCK ABSORBER Амортизатор пружинно-гидравлический передний левый 1
A9-3 FB08044   POSITION RING   2
A9-4 PC23B034   RUBBER COVER SHOCK ABSORBER   2



Мотоцикл Stels Enduro 250 каталог запчастей body.

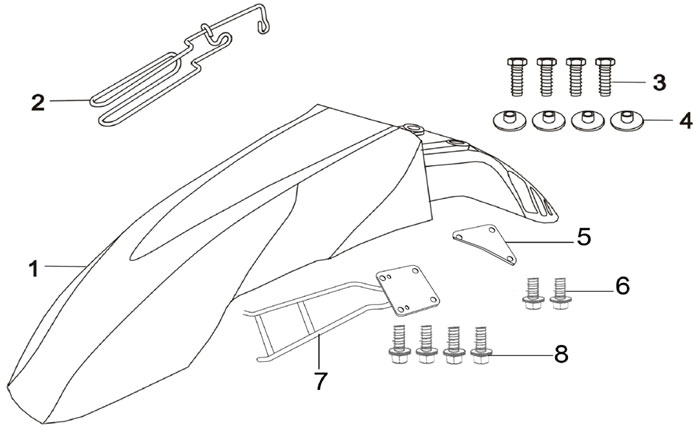

Крыло переднее.

Крыло переднее

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A10-1 R57C0107   FRONT FENDER BASE COLOR Крыло переднее основной цвет, пластик 1
  R57C0107TG1900   FRONT FENDER BLACK Крыло переднее чёрное, пластик 1
  R57C0107Y47G1901   FRONT FENDER RED Крыло переднее красное, пластик 1
  R57C0107X64G1903   FRONT FENDER BLUE Крыло переднее синее, пластик 1
  R57C0107Y0QG1902   FRONT FENDER ORANGE Крыло переднее оранжевое, пластик 1
A10-2 PC2P096   SPEEDOMETER CABLE CLIP   1
A10-3 578306020LV   HEXANGULAR HEAD BOLT M6?20   4
A10-4 PC2J460   FRONT FENDER BUSH ?6.5??10?6.8-?18?2   4
A10-5 PC23P106   UPPER BRACKET, FRONT FENDER   1
A10-6 578706012LV LU014743 HEXANGULAR HEAD FLANGE BOLT M6?12 Болт M6х1.0х12мм, сталь 2
A10-7 PC2P191   DOWN SIDE BRACKET, FRONT FENDER   1
A10-8 578706016LV LU013751 HEXANGULAR HEAD FLANGE BOLT M6?16 Болт M6х1.0х16мм , сталь 4



Мотоцикл Stels Enduro 250 каталог запчастей body.
Крыло заднее.

Крыло заднее

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A11-1 PC2C015   REAR FENDER Щиток заднего крыла, пластик 1
A11-2 578306030LV   HEXANGULAR HEAD BOLT M6?30   2
A11-3 578306016LV   HEXANGULAR HEAD BOLT M6?16   4
A11-4 960006000LV LU015609 BIG WASHER ?6 Шайба 6,4x12.0x1,6мм, сталь 4
A11-5 FB08001LV   NUT CLIP M6/15?21   2
A11-6 M00C360 LU024506 REAR REFLECTOR ASSY Световозвращатель боковой (оранж), пластик 1
A11-7 PC2P075   REAR LICENSE PLATE BRACKET Кронштейн номерного знака, сталь 1
A11-8 960006000LV LU015609 BIG WASHER ?6 Шайба 6,4x12.0x1,6мм, сталь 4
A11-9 617706000LV LU016991 HEXANGULAR FLANGE SKIDPROOF NUT M6 Гайка M6х1.0мм, сталь 2



Мотоцикл Stels Enduro 250 каталог запчастей body.
Сидение.

Сидение

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A12-1 R513C005   SEAT Седло мотоциклетного типа 1
A12-2 PC22A010   REAR CARGO   1
A12-3 578708045LV   HEXANGULAR FLANGE BOLT M8?45   2
A12-5 960008000LV   BIG WASHER ?8   2
A12-4 617708000LV   HEXANGULAR FLANGE SKIDPROOF NUT M8   2
A12-6 6E+08 LU016400 HEXANGULAR FLANGE BOLT M8?25 Болт M8х1.25х25мм, сталь 2
A12-7 6E+08 LU016625 HEXANGULAR HEAD BOLT M6?30 Болт M6x1.0x30мм, сталь 2



Мотоцикл Stels Enduro 250 каталог запчастей body.

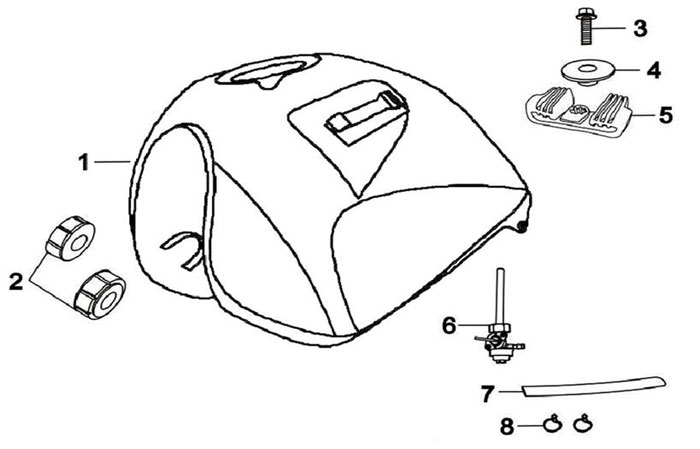

Топливный бак.

Топливный бак

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A13-1 PC2C000   FUEL TANK ASSY BASE COLOR Бак топливный основной цвет, сталь 1
  PC21C0007A   FUEL TANK ASSY BLACK Бак топливный чёрный, сталь 1
  PC2C000X64G1903   FUEL TANK ASSY BLUE Бак топливный синий, сталь 1
  PC2C000Y47G1901   FUEL TANK ASSY RED Бак топливный красный, сталь 1
  PC2C000Y0QG1902   FUEL TANK ASSY ORANGE Бак топливный оранжевый, сталь 1
A13-2 N20G147   FUEL TANK FRONT BUFFERING RUBBER Втулка демпфирующая топливного бака передняя, резина 2
A13-3 578708035LV LU014134 HEXANGULAR FLANGE BOLT M8?35 Болт M8х1.25х35мм , сталь 1
A13-4 FB03126 LU048036 BUSH ?8.5??12??22?18 Втулка с фланцем 8x12/22x16/2мм, сталь 1
A13-5 N24G131   FUEL TANK REAR BUFFERING RUBBER Опора демпфирующая топливного бака задняя, резина 1
A13-6 N00C020 LU019441 FUEL COCK Клапан топливный 1
A13-7 NA8G022 LU024684 OIL PIPE Ф4*Ф10*180 Шланг топливный 5.0x10.0x250.0мм, резина 1
A13-8 FB06007LV   CLAMP SPRING ?9 Хомут пружинный 9 мм, сталь 2



Мотоцикл Stels Enduro 250 каталог запчастей body.
Воздушный фильтр/ Набор ключей.

Воздушный фильтр/ Набор ключей

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A14-1 PC21Q020   AIR CLEANER ASSY Фильтр воздушный, в сборе 1
A14-2 PC21Q024   FILTER ELEMENT Элемент фильтрующий воздушного фильтра 1
A14-3 PC1N000CX   TOOL KIT Инструмент запасной, комплект 1
A14-4 578306016LV   HEXANGULAR HEAD BOLT M6?16   2
A14-5 960006000LV LU015609 BIG WASHER ?6 Шайба 6,4x12.0x1,6мм, сталь 2
A14-6 PC2C190   TOOL BOX Отсек для инструментов, пластик 1



Мотоцикл Stels Enduro 250 каталог запчастей body.
Опора для ног.

Опора для ног

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A15-1 PC24A170   REAR FOOTREST ASSY,R Опора для ног задняя правая в сборе, сталь 1
A15-2 PC22A160   REAR FOOTREST ASSY,L Опора для ног задняя левая в сборе, сталь 1
A15-3 PC22A1307A   FRONT FOOTREST ASSY,R Опора для ног передняя правая в сборе, сталь 1
A15-4 PC22A1207A   FRONT FOOTREST ASSY,L Опора для ног передняя левая в сборе, сталь 1
A15-5 R51A132   FIRST FOOT PEDAL TORSIONAL SPRING   1



Мотоцикл Stels Enduro 250 каталог запчастей body.
Задний амортизатор/Вилка маятниковая.

Задний амортизатор/Вилка маятниковая

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A16-1 578710075XYLV   HEXANGULAR FLANGE BOLT M10?75?1.25   1
A16-2 971010000LV LU021764 PLAT WASHER ?10 Шайба 10.5x30.0x2.5мм, сталь 2
A16-3 930010000LV LU017400 SPRING WASHER ?10 Шайба стопорная (гровер) 10мм, сталь 2
A16-4 617010000LV   HEXANGULAR NUT M10?1.25,1 TYPE   2
A16-5 PC23B070   REAR SHOCK ABSORBER Амортизатор пружинно-гидравлический, задний 1
A16-6 578710075XYLV   HEXANGULAR FLANGE BOLT M10?75?1.25   1
A16-7 6E+08   HEXANGULAR FLANGE PREVAILING TORQUE TYPE NUT M14?1.5   1
A16-8 L00PZ084   FORK AXLE   1
A16-9 PC2B059   DUST COVER   2
A16-10 PC22A090YH   REAR FORK ASSY Вилка маятниковая, сталь 1
A16-11 PC2D170   CHAIN ADJUSTER Натяжитель цепи главной передачи, сталь 2
A16-12 PC2G009   CHAIN GUIDE Буфер цепи главной передачи, резина 1
A16-13 FB04005   FLANGE BOLT M6?12   3
A16-14 1E+09 LU022257 BIG WASHER ?8 Шайба 8.4x16.0x1.6мм, сталь 1
A16-15 PC21C180   CHAIN CASE Щиток защитный цепи главной передачи, сталь 1
A16-16 PC2C485   CHAIN UPPER PROTECT PLATE   1
A16-17 FB04007LV   FLANGE BOLT M6?16   2
A16-18 L00DL38T   CHAIN Цепь главной передачи роликовая (428H-128зв.), сталь 1
A16-19 L00D157   CHAIN CLIP ASSY   1



Мотоцикл Stels Enduro 250 каталог запчастей body.
Глушитель.

Глушитель

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A17-1 PC2Q010   EXHAUST MUFFLER ASSY Труба выхлопная с глушителем резонаторного типа (с катализатором) в сборе, сталь 1
A17-2 PC2Q017   REAR BODY,MUFFLER Глушитель, сталь 1
A17-3 PC2Q018   HOLD HOOP Хомут выхлопной трубы, сталь 1
A17-4 578708025LV LU016400 HEXANGULAR FLANGE BOLT M8?25 Болт M8х1.25х25мм, сталь 1
A17-5 PC2Q016   FRONT BODY,MUFFLER Труба выхлопная, сталь 1
A17-6 PC2Q01C   MUFFLER SHIELD ?12??5 Щиток защитный выхлопной трубы, сталь 1
A17-7 PC2Q01D   HEAT INSULATION WASHER   2
A17-8 FB02084   BIG WASHER ?5   2
A17-9 9E+08 LU016273 SPRING WASHER ?5 Шайба стопорная (гровер) 5мм, сталь 2
A17-10 8E+08   PAN HEAD SCREWS WITH CROSS RECESS M5?10   2
A17-11 578708040LV LU020660 HEXANGULAR FLANGE BOLT M8?40 Болт M8х1.25х40мм , сталь 1
A17-12 9E+08 LU016401 SPRING WASHER ?8 Шайба стопорная (гровер) 8мм, сталь 1
A17-13 1E+09 LU022257 PLAT WASHER ?8 Шайба 8.4x16.0x1.6мм, сталь 1
A17-14 6E+08 LU013785 HEXANGULAR NUT M8,1 TYPE Гайка M8х1.25, сталь 1
A17-15 PC21G074   RUBBER A   1
A17-16 PC2Q011   GASKET, MUFFLER?39.5??30?4 Прокладка выхлопной трубы 39.5?30?4, асбостальная 1
A17-17 FB05015LV LN001489 NUT M8?19 Гайка М8х1.25х18мм, сталь 2
A17-18 PC2Q01A   MUFFLER SHIELD Теплоизоляционный экран, пластик 1
A17-19 PC2J170   COLLAR ?8.5??12?27   1
A17-20 PC2G074   RUBBER B   1
A17-21 578708025LV LU016400 HEXANGULAR FLANGE BOLT M8?25 Болт M8х1.25х25мм, сталь 1
A17-22 PC2J100   WASHER ?8.5??12?14   1



Мотоцикл Stels Enduro 250 каталог запчастей body.
Рычаг заднего тормоза в сборе/Рычаг переключения передач/Рычаг кикстартера.

Рычаг заднего тормоза в сборе/Рычаг переключения передач/Рычаг кикстартера

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A18-1 L00QD38LH   KICK STARTER Рычаг кикстартера в сборе, сталь 1
A18-2 PC2E003   SWITCH,RR .BRAKE   1
A18-3 PC2K050   SPRING ?7?10??1.2?54, RR BRAKE SWITHC   1
A18-4 L00BX184LH LN000391 GEAR CHANGE PEDAL Педаль переключения передач, сталь 1
A18-5 L00DS85   ROD,REAR BRAKE Тяга управления задним тормозом в сборе, сталь 1
A18-6 PC2K040 LN000388 RETURE SPRING,REAR BRAKE PEDAL ?13?20??2?105 Пружина возвратная педали заднего тормоза (растяжение) 1
A18-7 910020020 LU024030 PIN,SPLIT ?2?20 Шплинт 3.0х25мм, сталь 1
A18-8 971006000 LU015609 PLAT WASHER ?6 Шайба 6,4x12.0x1,6мм, сталь 1
A18-9 882006020   PIN BEARING ?6?20   1
A18-10 910030030LV   PIN,SPLIT ?3?30   1
A18-11 971006000LV LU014002 PLAT WASHER Гайка M6х1.0мм, сталь 1
A18-12 PC2D180YH   REAR BRAKE PEDAL Педаль заднего тормоза, сталь 1



Мотоцикл Stels Enduro 250 каталог запчастей body.
Передний тормоз в сборе.

Передний тормоз в сборе

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A19-1 PC26D130   PUMP ASSY,FR. DISC BRAKE Тормоз передний (диск), в сборе 1
A19-2 PC2D136   UPPER PUMP ASSY,FR. DISC BRAKE Цилиндр главный тормозной передний (в сборе с рычагом) 1
A19-3 PC2E110   FR.BRAKE HANDLE ASSY Рычаг переднего тормоза, ал.сплав 1
A19-4 PC2E112   FR.DISC BRAKE SWITCH Выключатель концевой стоп-сигнала, передний тормоз 1
A19-5 PC2D135   FR.DISC BRAKE OIL PIPE Шланг тормозной передний, резина 1
A19-6 PC2D13Y   FR.DISC BRAKE LOWER PUMP COMP Цилиндр рабочий тормозной передний (в сборе) 1
A19-7 PC2D134   FRICTION DISC Колодки тормозные передние комплект 2
A19-8 578308035LV   BRACKET BOLT M8?35   2
A19-9 PC2P832   FR.DISC BRAKE OIL PIPE BRACKET   1
A19-10 578706012LV LU014743 HEXANGULAR FLANGE BOLT M6?12 Болт M6х1.0х12мм, сталь 1
A19-11 R51P151   CLIPER , FRONT DISK BRAKE TUBE   1



Мотоцикл Stels Enduro 250 каталог запчастей body.
Переднее колесо в сборе.

Переднее колесо в сборе

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A20-1 618712000XY LU018129 PREVAILING TORQUE TYPE NUT M12?1.5 Гайка M12х1.25мм, сталь 1
A20-2 PC21D160YH   GEAR BOX,SPEEDOMETER Редуктор спидометра, в сборе 1
A20-3 PC21D050   FRONT TIRE 2.75-21 Шина 90/90-19 (YX-P126-01), резина 1
A20-4 P13D040   FRONT TUBE2.75*21   1
A20-5 L00D043   AIR VALVE   1
A20-6 L00D080 LU023298 FRONT TIRE PROTECTOR Лента ободная 17, резина 1
A20-7 PC29D0007G   RIM ASSY,FR.WHEEL 1.4?21 Колесо переднее (1.85x19) со стальным ободом в сборе, сталь 1
A20-8 PC2D001   FR.INNER SPOKE   16
A20-9 PC2D003   HUB,FR.WHEEL   1
A20-10 PC2D002   FR.OUTER SPOKE   16
A20-11 PC2D131   DISC BRAKE PLATE Диск тормозной передний, сталь 1
A20-12 PC2D13101LV   LOCK PLATE   2
A20-13 578308025LV   HEXAGON PAN HEAD BOLT M8?25   4
A20-14 PC2J020   FRONT WHEEL COLLAR ?12??23?18.5 Втулка переднего колеса ?12??23?18.5, сталь 1
A21-15 L00LZ113 LN000429 FRONT WHEEL AXLE Ось заднего колеса, сталь 1

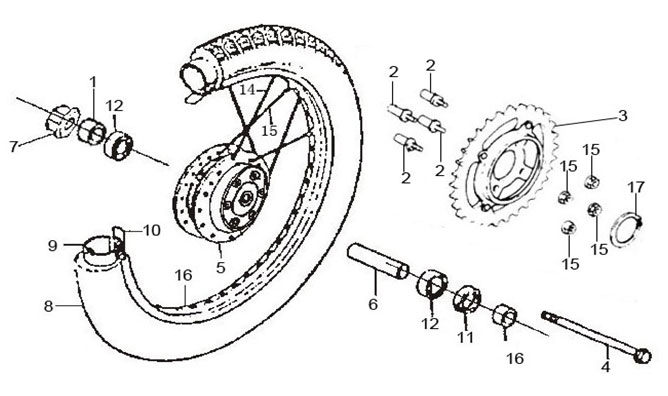

Мотоцикл Stels Enduro 250 каталог запчастей body.
Заднее колесо в сборе.

Заднее колесо в сборе

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A21-1 L00LZ022 LN000420 REAR WHEEL AXLE Ось заднго(переднего) колеса, сталь 1
A21-2 PC2J050   RIGHT COLLAR, REAR WHEEL ?15??26?11 Втулка заднего колеса ?15??26?11 1
A21-3 PC21D110   RR BRAKE COMP Тормоз задний (диск) в сборе 1
A21-4 PC21D111   BRAKE PAD Колодки тормозные задние комплект 1
A21-5 PC25D070   REAR TIRE 4.6-18(P126) Шина 110/90-17 (YX-P126-05), резина 1
A21-6 PC25D060   REAR TUBE 4.6-18   1
A21-7 L00D043   AIR VALVE   1
A21-8 L00D080 LU023298 REAR TIRE PROTECTOR Лента ободная 17, резина 1
A21-9 PC25D0107G   RIM ASSY,RR.WHEEL Колесо заднее (2.15x17) со стальным ободом в сборе, сталь 1
A21-10 PC25D011   RR.INNER SPOKE   16
A21-11 PC25D013   HUB,RR.WHEEL   1
A21-12 PC25D012   RR.OUTER SPOKE   16
A21-13 PC25D018   BUFFERING RUBBER Шайба демпфирующая заднего колеса, резина 1
A21-14 578708035LV LU014134 HEXAGON PAN HEAD BOLT M8?35 Болт M8х1.25х35мм , сталь 4
A21-15 PC21D150   BUFFERING Ступица звездочки заднего колеса, 1
A21-16 PC25J340   BUFFERING INNER BUSH ?15??26?16   1
A21-17 PC25D150   SPROCKET 428H-50T Звездочка заднего колеса, сталь 1
A21-18 PC2D155   LOCK PLATE   2
A21-19 617008000LV   HEXANGULAR NUT M8,1 TYPE   4
A21-20 PC2J040   LEFT COLLAR, REAR WHEEL ?15??26?16   1
A21-21 618714000XY LU038816 PREVAILING TORQUE TYPE NUT M14?1.5 Гайка М14х1.5мм, сталь 1

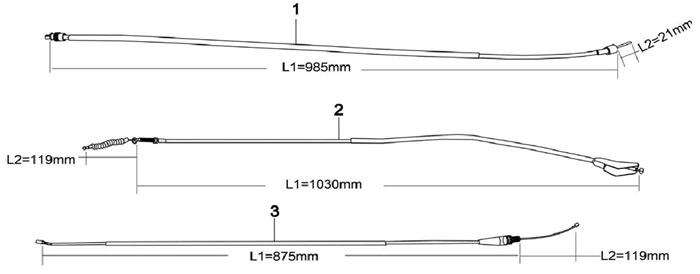

Мотоцикл Stels Enduro 250 каталог запчастей body.
Троса в сборе.

Троса в сборе

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A22-1 PC2F040   SPEEDOMETER CABLE L1=985mm L2=21mm Трос привода спидометра 1
A22-2 PC26F010   CLUTCH CABLE L1=1030mm L2=119mm Трос управления сцеплением, сталь 1
A22-3 PC2F020   THROTTLE CABLE L1=875mm L2=119mm Трос управления дроссельной заслонкой, сталь 1

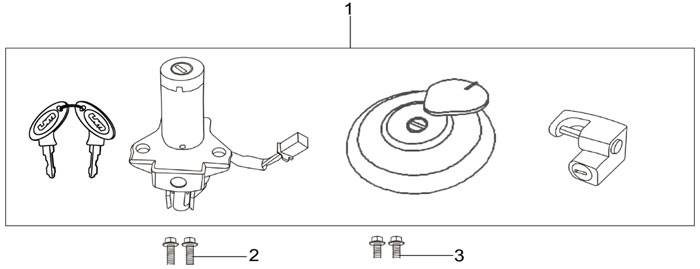

Мотоцикл Stels Enduro 250 каталог запчастей body.
Замки мотоцикла, комплект.

Замки мотоцикла, комплект.

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A23-1 PC23K000UM   LOCK ASSY Замки мотоцикла комплект 1
A23-2 578708016LV LU013783 HEXANGULAR FLANGE BOLT M8?16 Болт M8х1.25х16мм , сталь 2
A23-3 578706008LV   HEXANGULARBOLT M6?8   2



Мотоцикл Stels Enduro 250 каталог запчастей body.
Аккумуляторная батарея.

Аккумуляторная батарея

Код детали Код 1С Наименование(англ.) Наименование Q/ty Кол-во Заказ
A24-1 L001ED07HF   BATTERY 12V6.5AH HUITONG GTX6.5-BS Аккумулятор 12В-7А/ч (HYOSOW 12N7А-3B) (137x76x127 мм) 1
A24-2 PC2P043   HOLDER,BATTERY Кронштейн АКБ, сталь 1
A24-3 578706016LV LU013751 HEXANGULAR FLANGE BOLT M6?16 Болт M6х1.0х16мм , сталь 1
A24-4 578706012LV LU014743 HEXANGULAR FLANGE BOLT M6?12 Болт M6х1.0х12мм, сталь 1
A24-5 578706020LV LU013797 HEXANGULAR FLANGE BOLT M6?20 Болт M6х1.0х20мм, сталь 1
A24-6 PC2G033   BAND,BATTERY   1



Мотоциклы, скутеры, велосипеды
Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды
Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды
Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды
Мотоциклы, скутеры, велосипеды
Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды Мотоциклы, скутеры, велосипеды

Copyright (c) 2003-2016, ООО "МОТО-ВЕЛО". Все права защищены.
Новости    Объявления    О компании    Магазин    Корзина    Как заказать    Скидки    Каталоги
Ремонт    Прокат    Статьи    Вакансии    Контакты    Написать нам    Мотоклуб


Мотоциклы, скутеры, велосипеды Rambler's Top100 Яндекс цитирования
